Parcours de 4ᵉ 4e- Parcours 1 Expérience Circuits Electricite

Expérience 1

Tu es apprenti électricien et tu rénoves un appartement ancien à Monaco. Première intervention : l’éclairage du salon. Le propriétaire a choisi un plafonnier design à trois lampes. Problème : quand une lampe a grillé, tout le plafonnier s’est éteint, et l’ampoule de rechange brille moins fort que les autres.

Sécurité : fais vérifier ton montage par le professeur avant de brancher le générateur.

Comprendre le plafonnier

  1. Pourquoi peut-on affirmer que les trois lampes sont branchées en série ?
  2. Schématiser un circuit en série modélisant le plafonnier (un générateur et trois lampes), puis représenter sur ce schéma le sens du courant.

Mesurer pour diagnostiquer

  1. Quelles grandeurs peut-on mesurer dans ce circuit ? Avec quel appareil dans chaque cas ?
  2. Reproduis le tableau de mesures ci-dessous.
Tableau à reproduire sur le cahier

Point de mesure / dipôle

Intensité I (A)

Tension U (V)




Mesure de l’intensité :

  1. Reproduis le schéma en y ajoutant les différentes positions de l’ampèremètre,
  2. Réalise le circuit et mesure l’intensité à chaque point du circuit. Note les mesures dans le tableau précédent.
  3. Que remarques-tu en comparant ces valeurs ? (Y a-t-il des nœuds dans ce circuit ?)

Mesure de la tension :

  1. Reproduis le schéma en y ajoutant les différentes positions du voltmètre aux bornes de chaque lampe, puis de la pile.
  2. Réalise le circuit et mesure la tension à chaque point du circuit. Note les mesures dans le tableau précédent.
  3. Compare la tension de la pile à la somme des tensions des lampes : que remarques-tu ? (Combien de boucles compte ce circuit ?)

Montre à ton professeur ton tableau de mesures complété.

Conclure pour le propriétaire

  1. A partir de vos mesures et du document 1, rédige une note expliquant
    1. La panne des lampes en même temps.
    2. Pourquoi la lampe de rechange brille différemment.
    3. Quelle lampe il aurait dû prendre et pourquoi
  2. Emploie : intensité, tension, série, boucle, loi des nœuds, loi des mailles.

Montre à ton professeur ta note rédigée.

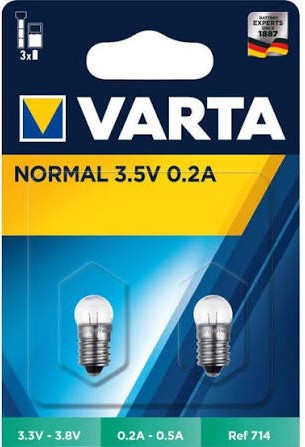

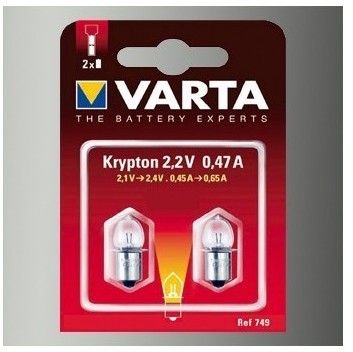

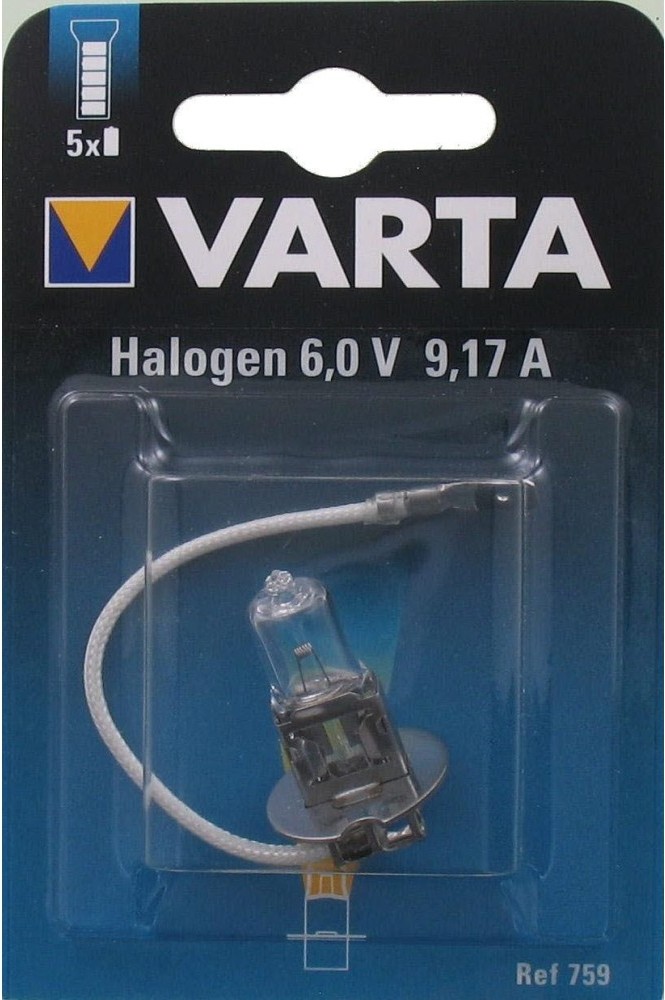

Document 1

Lampe

Etiquette

Prix

Modèle 1 : Choisi par le client

2.49 €

Modèle 2

2.73 €

Modèle 3

2.90 €

Prépare ton test

Ce mémento est une liste de questions : cherche tes réponses dans la leçon, tes activités et ton cahier.

Connaissances

  • Quel est l'autre nom de la loi d’unicité de l’intensité dans un circuit en série ?
  • Que dit la loi d’unicité de l’intensité dans un circuit en série ?
  • Quel est l'autre nom la loi d’additivité des tensions dans un circuit en série ?
  • Que dit la loi d’additivité des tensions dans un circuit en série ?

Méthode

  • Comment place-t-on l’ampèremètre pour mesurer l’intensité en un point ?
  • Comment place-t-on le voltmètre pour mesurer la tension en un point ?

Interprétation

  • Pourquoi l’intensité est-elle la même partout dans un circuit en série ?
  • Si la tension de la pile est connue et celle d’un dipôle aussi, comment trouve-t-on la tension manquante ?
